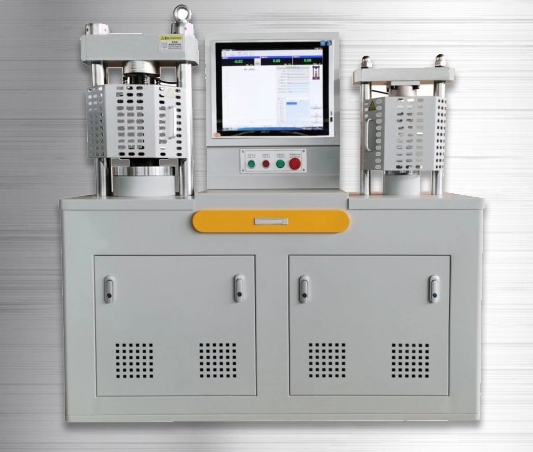

膠砂抗折抗壓一體機由以下裝置組成：
一、加載裝置
1.抗折加載部分
加荷機構：一般采用電動絲杠加載方式，通過電機驅動絲杠旋轉，將旋轉運動轉化為直線運動，從而對試件施加壓力。這種加載方式能夠提供穩定、連續的加載力，并且可以根據試驗要求精確控制加載速度。例如，在水泥膠砂抗折強度試驗中，按照標準規定的速度對試件進行加載，確保試驗結果的準確性和可重復性。
壓頭部分：抗折試驗時，壓頭與試件接觸，將加載力均勻地傳遞到試件上。壓頭的形狀和尺寸需要符合相關標準要求，以保證試驗過程中力的分布均勻，避免局部應力集中導致試件過早破壞。一般來說，壓頭的寬度和長度都有明確規定，如水泥膠砂抗折試驗用的壓頭寬度為40mm，長度應能覆蓋試件的相應部位。
2.抗壓加載部分
壓力傳感器：用于測量加載力的大小。在試驗過程中，壓力傳感器將感受到的壓力信號轉換為電信號，然后傳輸給數據采集系統。它能夠?qū)崟r、準確地反饋加載力的變化情況，精度通常較高，以滿足試驗對力值測量的要求。例如，在測量水泥膠砂抗壓強度時，壓力傳感器能夠精確測量出試件所承受的壓力，誤差范圍一般在規定的標準之內。
抗壓夾具：用于固定試件，保證在抗壓試驗過程中試件的位置穩定。夾具的設計要考慮到不同形狀和尺寸的試件，并且要確保試件在受壓時不會發生滑動或傾斜。對于水泥膠砂試件，常見的抗壓夾具能夠適應不同規格的立方體試件，并且在夾緊試件時不會對試件造成額外的損傷。
二、膠砂抗折抗壓一體機傳動裝置
1.電機及減速系統：電機是提供動力的來源，通過減速系統將電機的高速旋轉運動轉換為適合加載的低速高扭矩運動。減速系統可以采用齒輪減速箱或蝸輪蝸桿減速器等形式。例如，在一些抗折抗壓一體機中，電機轉速經過減速后，能夠滿足抗折試驗時壓頭緩慢而穩定的下降速度要求，以及抗壓試驗時對試件均勻加載的速度需求。
2.絲杠螺母傳動機構：絲杠作為傳動的關鍵部件，與螺母配合實現直線運動。在加載過程中，絲杠的旋轉帶動螺母及與之相連的加載部件上下移動，從而實現對試件的加載。絲杠的精度和剛度對試驗的準確性和穩定性有重要影響，高質量的絲杠能夠保證加載過程的平穩性和加載力的精確傳遞。
三、膠砂抗折抗壓一體機測量裝置
1.位移測量裝置：用于測量試件在加載過程中的變形位移。一般采用線性變量差分變壓器（LVDT）或光柵尺等傳感器。LVDT傳感器具有精度高、線性度好等優點，能夠精確測量微小的位移變化。在抗折和抗壓試驗中，位移測量裝置可以實時監測試件的變形情況，為繪制應力 - 應變曲線提供數據支持。例如，在研究水泥膠砂的力學性能時，通過位移測量裝置可以準確記錄試件在不同加載階段的變形量，進而分析材料的彈性模量、屈服強度等力學參數。
2.數據采集與處理系統：該系統負責收集來自壓力傳感器和位移測量裝置的信號，并進行數據處理和分析。它可以將采集到的模擬信號轉換為數字信號，然后通過軟件進行運算，計算出試件的抗折強度、抗壓強度等力學性能指標。同時，數據采集與處理系統還能夠?qū)崟r顯示試驗數據和曲線，方便試驗人員觀察試驗過程和結果。一些先進的系統還具備數據存儲、打印和數據傳輸功能，可以將試驗數據保存下來，以便后續查詢和分析。
四、膠砂抗折抗壓一體機機架及外殼裝置
1.機架：是整個一體機的支撐結構，需要具備足夠的強度和剛度，以承受試驗過程中的各種力。機架一般采用優質鋼材制造，經過合理的設計和加工，確保在長期使用過程中不會發生變形。它為加載裝置、傳動裝置和測量裝置等提供了穩定的安裝平臺，保證各部件之間的相對位置精度。
2.外殼：外殼主要起到防護和美觀的作用。它可以保護內部的機械結構和電氣元件免受灰塵、水分和其他外界因素的干擾，同時也能使一體機的外觀更加整潔、美觀。外殼上通常還會設置一些操作按鈕、顯示屏和通風孔等部件，方便試驗人員操作和設備散熱。
